Передвижной мини-термобокс для нагрева и хранения асфальта на раме HT-500
Передвижной мини бункер-рециклер на раме для нагрева и хранения асфальта HT-500.
- Монтаж на грузовике
- Монтаж на корпусе
- Монтаж на шасси
- Монтаж на трейлере
- Дополнительные фото Array

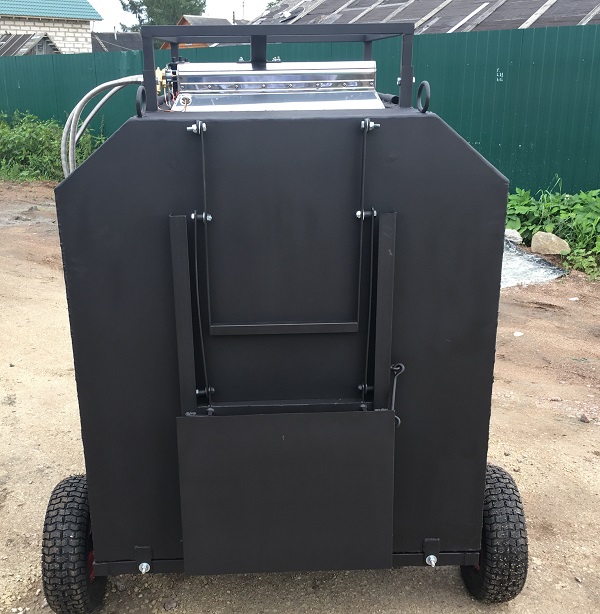

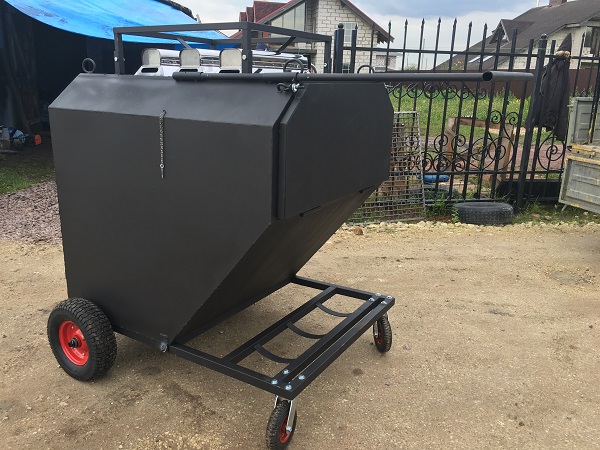

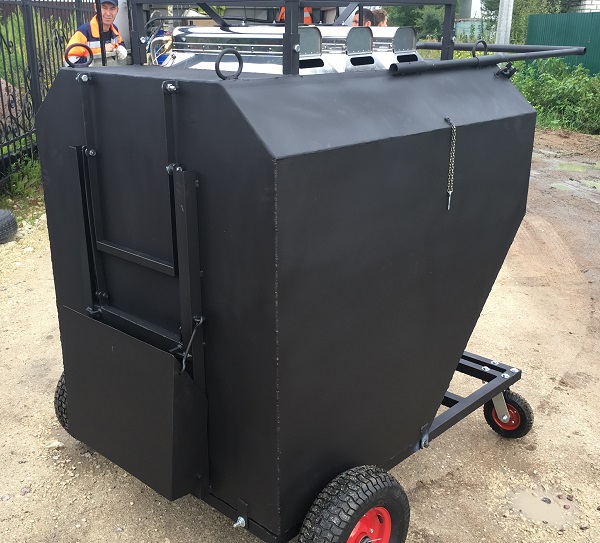

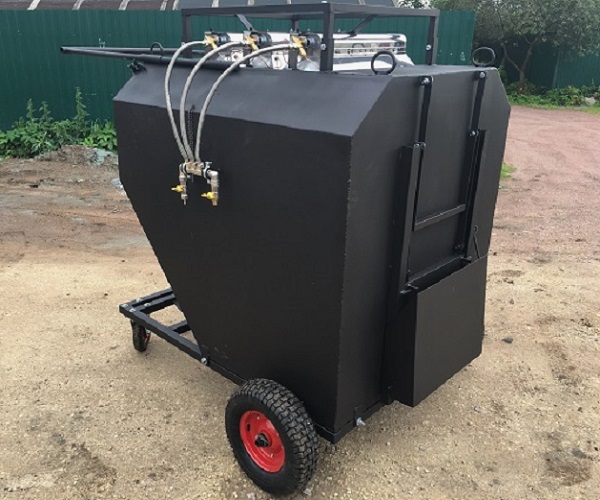

Передвижной ручной бункер-рециклер на раме для нагрева и хранения асфальта HT-500
Установка обеспечивает нагрев асфальта инфракрасными газовыми горелками до заданной температуры при выполнении работ по ремонту асфальтобетонных покрытий. Нагрев асфальтовой массы осуществляется горелками, расположенными в верхней части . Загрузка асфальта производится в верхней левой или правой сторонах бункера. Нагрев асфальта происходит на решетке. Как только асфальт нагревается, то он опускается в низ через решетку. Автономность - 9 - 10 часов. Производительность переработки от 3 до 5 тонн за смену.
Термос-бункер является незаменимым оборудованием для подрядчиков и прекрасно используется в паре с инфракрасными обогревателями тротуарных и дорожных покрытий.
Видео по применению термобокса
Технические характеристики
- Климатические условия эксплуатации: круглогодично
- Бункер для асфальта имеет двойные стенки с 3 см изоляцией
- Размеры бункера: Длина 125 см Ширина 100 см x Высота 120 см
- Вместимость - 0.5 тонны

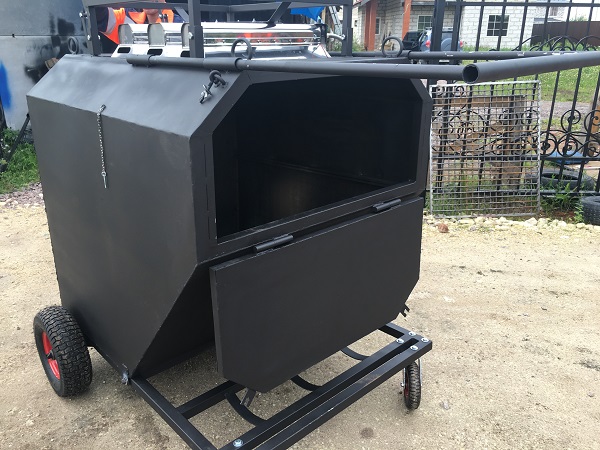

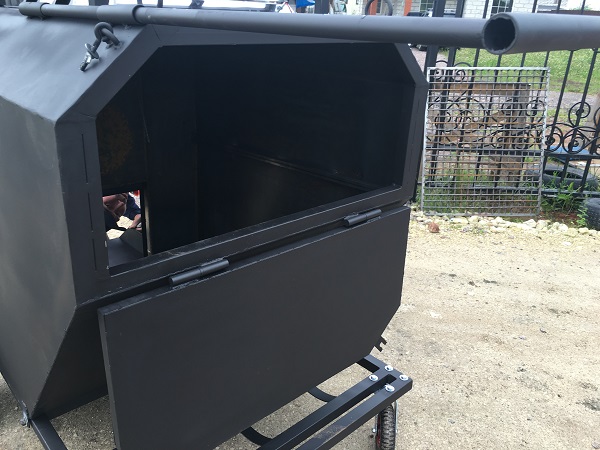

- Изолированные дверцы для загрузки
- Мощность: 21.3 кВт
- Регулирование теплоотдачи при помощи редуктора

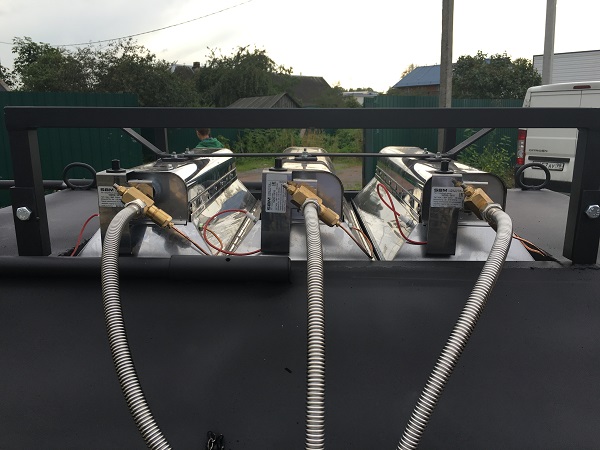

- Нагревательные элементы: Излучатели ZRS - 5 шт

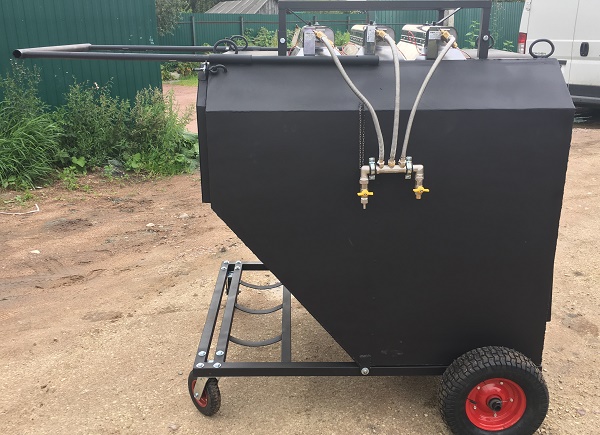

- Газовая система: предохранительный клапан с термопарой для автоматического отключения ( без вентиляторов ) из нержавеющей стали с капюшоном для защиты от ветра.
- Нагревательные элемент: Излучатели ZRS - 3 шт
- Нагревательные элемент: размеры: Длина 68 см Ширина 61 см x Высота 17 см
- Топливо: Пропан / бутан G31
- Потребление топлива: 0.6 кг до 1.5 кг в час
- Устройство включения: в ручную
- Баллон 27 литров
Розжиг в ручном режиме от горелки или зажигалки (опция пьезоэлемент). Уникальная система кратерных отверстий «Turbojet» на керамике предотвращает появление открытого горения - максимальная пожаробезопасность. Система безопасности – термопара – при погасании пламени мгновенно перекрывается подача газа. Плавная регулировка тепловой мощности за счет регулятора давления. Бесшумность в работе
Комплектность:
- установка
- шланг газовый
- регулятор давления газа (давление на выходе 50-150 мбар)
- паспорт
Производитель (поставщик) оставляет за собой право изменить конструкцию установки (изделия) и комплектующие без дополнительного согласования.
Установки не предназначены для отопления жилых и не жилых помещений! Не использовать в подвальных помещениях!
Перед началом работы ознакомиться с паспортом.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
По мере загрязнения горелки необходимо удалять пыль и грязь (горелка должна быть выключена и остывшая) - продувка сжатым воздухом.
СОЕДИНЕНИЯ (СТЫКИ)
Правильно
Сжатый воздух 3 - 5 бар максимально
НЕ НАПРАВЛЯЙТЕ СТРУЮ ВОЗДУХА НА СТЫКИ и МЕЖДУ КЕРАМИЧЕСКИМИ ПЛАСТИНАМИ (Риск порчи керамического элемента)
Неправильно
Никогда не использовать обезжиривающие химпродукты или другие на керамике и стыках: риск порчи.
Очистка инжекторного блока
Сжатый воздух 3 - 5 бар максимально
Проверьте состояние керамических пластин (визуальный осмотр).
Проверьте крепления горелки, состояние коллектора газового шланга и его соединения, регулятор давления.
Температура горения, равная приблизительно 900°C (однородный оранжево-красный цвет), подтверждает чистоту горелки и правильное давление подачи газа.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ, СПОСОБЫ УСТРАНЕНИЯ
Наименование неисправности |
|
Вероятная причина |
|
Способ устранения |
|
|
|
|
|
Горелка не зажигается |
|
Нет подачи газа |
|
Открыть кран на баллоне или заменить |
|
|
Засорился инжектор |
|
Продуть инжектор сжатым воздухом или заменить |
|
|
|
|
|
Горелка тухнет через 45 секунд после включения |
|
Плохо затянута термопара |
|
Затянуть термопару или заменить |
|
|
|
|
|
На поверхности горелки видимые языки пламени (пламя голубого цвета) |
|
Давление газа ниже допустимого |
|
Проверить регулятор давления, заменить |
|
|
Засорился инжектор |
|
Продуть инжектор сжатым воздухом или заменить |
|
|
|
|
|
Проскок пламени в корпус горелки, шум при горении (цвет керамического элемента ярко-красный) |
|
Давление газа выше допустимого |
|
Эксплуатация запрещена. Заменить регулятор давления |
|
|
Трещины или повреждения керамического элемента |
|
Эксплуатация запрещена.Ремонт |
|
|
|
|
|
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
- Гарантийный срок 12 месяцев со дня продажи, при условии соблюдения правил указанных в данном паспорте.
- Нормативный срок эксплуатации более 10 лет.
- В течение гарантийного срока все неисправности, возникшие не по вине покупателя, устраняются изготовителем.
Гарантийные обязательства утрачивают свою силу в случаях:
- несоблюдения требований, указанных в данном паспорте;
- несоблюдения требований по обслуживанию;
- отсутствия заводской маркировочной таблички на горелке;
- небрежного хранения, механических повреждений;
- неправильное или неполное заполнение гарантийного талона;
- использование горелок в целях, для которых она не предназначалась
